Cara Konfigurasi Trunk Port di Switch Cisco

Access and Trunk Port

Acces Port

Acces Port (port akses) adalah port yang hanya bisa dilewati oleh 1 vlan saja. itulah mengapa mode access biasanya diset ke end device. mode access bisa saja di set antara 2 switch jika memang benar2 hnya dilewati oleh 1 vlan saja. Pada access port, semua frame nya adalah untagged. Artinya tidak akan ada penambahan VLAN tag pada ethernet frame jika masuk dan keluar melalui port ini. hal ini dikenal dengan untagged frame/ untagged vlan.

Trunk Port

Trunk Port (port trunk) adalah port yang bisa membawa beberapa vlan sekaligus. Pada trunk port, frame nya adalah tagged. Trunk port berfungsi untuk menghubungkan antar VLAN yang berbeda. Antara switch Ruang1 dan Ruang 2 dapat terhubung dengan port mode Trunk.

Jadi switch bisa mengantarkan banyak VLAN hanya dengan 1 port trunk ini, misalnya switch 1 terhubung dengan switch 2 menggunakan interface fa0/1, nah interfacce fa0/1 jika kita set dengan mode trunk maka interface fa0/1 tersebut bisa membawa banyak VLAN untuk dilalui. Oke kita langsung masuk ke topologi dibawah ini :

PC1 dan PC2 masuk dalam VLAN10 sedang PC3 dan PC4 masuk dalam VLAN 20.

1. Buat Topologi seperti gambar diatas

Topologi diatas terdapat :

4 PC dan 2 Switch, Antar switch terhubung menggunakan kabel cross over dan di port interface fa0/1

Analogi Topologi diatas :

Jadi topologi tersebut berarti kita memiliki 2 buah ruangan. Setiap ruangan memiliki divisi yang berbeda yaitu HRD sebagai vlan10 dan Marketing menggunakan vlan20.

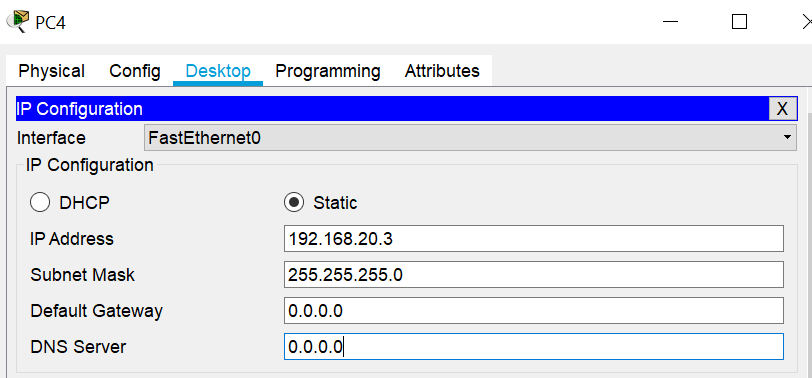

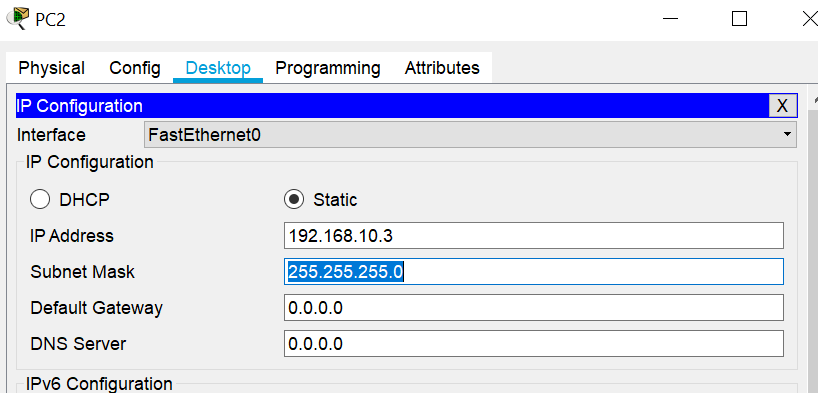

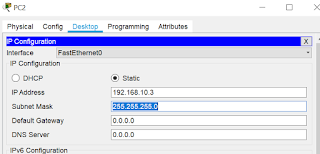

Kemudian masukan IP Address pada setiap PC nya :

2. Buat vlan10 dan vlan20 dan masukan setiap port yang terhubung ke pc ke mode access :

switch1>enable
switch1#configure terminal

============== Create VLAN ==============
switch1(config)#vlan 10
switch1(config-vlan)#vlan 20
switch1(config-vlan)#exit
=========================================

============== Change mode int fa0/2 to VLAN 10 =============
switch1(config)#interface fa0/2
switch1(config-if-range)#switchport mode access
switch1(config-if-range)#switchport access vlan 10
switch1(config-if-range)#exit
===========================================================

============== Change mode int fa0/3 to VLAN 20 =============
switch1(config)#interface fa0/3
switch1(config-if-range)#switchport mode access
switch1(config-if-range)#switchport access vlan 20
switch1(config-if-range)#exit
switch1(config)#
===========================================================

3. Kemudian di switch2 juga :

switch2>enable
switch2#configure terminal

============== Create VLAN on Switch 2 ==============
switch2(config)#vlan 10
switch2(config-vlan)#vlan 20
===================================================

============== Change mode int fa0/2 to VLAN 10 =============
switch2(config-vlan)#interface fa0/2
switch2(config-if-range)#switchport mode access
switch2(config-if-range)#switchport access vlan 10
============================================================

============== Change mode int fa0/3 to VLAN 20 =============
switch2(config-if-range)#interface fa0/3
switch2(config-if-range)#switchport mode access
switch2(config-if-range)#switchport access vlan 20
switch2(config-if-range)#exit
switch2(config)#
===========================================================

4. Konfigurasi interface yang saling terhubung antar switch dengan mode trunk.

Lakukan pada kedua switch.

========== Di swicth 1 ==========

switch1(config)#interface fa0/1

switch1(config-if)#switchport mode trunk

========== Di switch 2 ==========

switch2(config)#interface fa0/1

switch2(config-if)#switchport mode trunk

5. Lalu test ping dari PC1 ke PC2 (atau sebaliknya) dan kemudian test ping dari PC3 ke PC4 (atau sebaliknya).

Ping dari PC1 ke PC2

Ping dari PC3 ke PC4

Catatan :

PC dapat melakukan ping ke sesama VLAN beda switch namun tidak bisa ke beda VLAN.

" Jika kita ingin menghubungkan beda jaringan dan beda vlan kia bisa gunakan routing on stick dengan menggunakan router sebagai gatewaynya / bisa juga menggunakan switch MLS dengan perintah ip routing"

Oke sekian tutorial dari saya kurang lebihnya mohon maaf, dan terimakasih telah berkunjung ...
